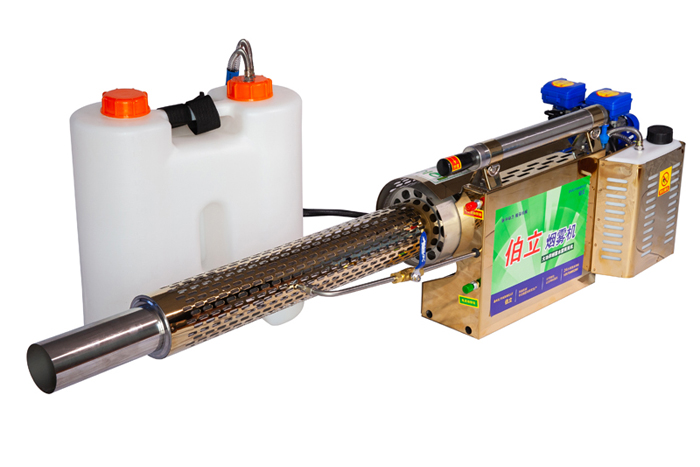

手提式輕便彌霧機產品介紹

手提式輕便彌霧機利用脈沖噴氣原理設計制造的新型施藥、施肥、殺蟲滅菌煙霧機機器。全機無一轉動部件，不存在任何情況下的機械磨損、經久耐用。該機可以把藥物和肥料制成煙霧狀，有極好的穿透性和彌漫性，附著性好，抗雨水沖刷強，具有操作方便，大幅度減少藥物用量，工作效率高，剎蟲滅菌好，利于環保等突出特點。

手提式輕便彌霧機參數

（1）工作環境：溫度在-10℃到35℃之間，空氣濕度：30-80%。

（2）噴霧量：每小時60-80升水。

3）耗油量：每小時平均3.2升。

4）藥箱容量: 15L。

5）油箱容量：2L。

6）空機重量：10.3KG。

7）外型尺寸（長×寬×高）: 1180mm×255mm×320mm。

8）使用燃油：92#、95#無鉛汽油（不得添加任何潤滑油劑）。

9）點火電源：12v鋰電池。

雙管噴霧器主要特點：

1、省時省力：使用本機打藥每畝只需7-10分鐘，極大地降低了勞動強度，避免了老式藥泵需水量大、藥管廠、需多人操作極不方便等弊端。

2、藥效持久：該機彌霧顆粒極細（能達到0.5微米），使農藥附著力增強，著藥面均勻，提高藥效，殺蟲殺菌率提高。

3、提高果品品質：本機噴出的霧狀農藥，霧滴極細，對果面無刺激，果實表光好，高檔果多，同時可減少藥物殘留。

4、保護身體健康：本機在早晨、傍晚無風時噴藥好，避免了老藥泵必須熱天噴藥、人容易出汗中毒現象

5、提溫防凍：在春季果樹發芽時，該機加上煙霧劑后，噴煙可提溫，防止凍花凍果，減少損失。

6、面廣無死角：殺蟲殺菌消毒時，滲透力強、全面高效、無死角。

一、產品介紹：

非常感謝您使用本公司生產的大功率水霧煙霧彌霧機，它是本公司自主研發的新產品，是目前世界上同類產品中zuixianjin的產品類型，它使用了現代新型火箭技術、免維護脈沖噴氣式發送機，整機工作時無一轉動部件，無需潤滑系統，構造簡單，零部件之間不發生磨損，故障率低，使用壽命長，維修保養簡單。燃油少、工作效率高，是噴灑農藥、防疫消毒的高科技理想產品。

二、產品性能特點

使用范圍廣，該機器廣泛應用于溫室大棚、農業、林業、果園、草場城市環保，露天農作物的施藥施肥喝消毒殺菌。如大棚、果樹、玉米、棉花、水稻、小麥、茶葉、柑橘等作物的殺蟲、殺菌，可用于森林樹木的殺蟲，見效快，見效好，是森林殺蟲的shouxuan殺蟲工具。也可用于衛生防疫、消毒，如城市地下道、垃圾場、廁所、倉庫、車站、碼頭、機場等消毒、殺菌。

（一）、噴大棚（用水霧）

（1）用水量少，省時省力，對于大棚作物有降低溫度的功效，陰雨天照常噴施農藥，100米長度的大棚10分鐘即可噴完。

（2）見效快，彌霧機噴藥產生的細微顆粒穿透力強，可直接穿過植物株冠層殺蟲、殺菌、不留死角。

（3）藥效持久、提高溫度。0.5-10微米藥物粒子，長時間（2-8小時）在空中漂浮。在冬季大棚氣溫過低時，本機器可作為提高大棚溫度機器使用。

（4）藥害殘留少：彌霧機霧化顆粒細微，彌漫均勻，是目前發展綠色無公害蔬菜zui理想的配套機械。

（5）大棚長80米左右，可噴施15公斤藥水，殺菌藥劑按2-4噴霧器的藥量加入15公斤的藥箱內，殺蟲可加6-8噴霧器（傳統背負噴霧器）的藥量。

（二）、噴果樹類（用水霧）僅供參考

1、噴藥的時間：在日出前日出后無風或微風的情況下使用。

2、噴藥天氣：空氣濕度在30%-80%，氣溫在35度以下，氣壓較低的天氣下使用（氣溫越低，空氣濕度越大，噴藥效果越好）。

3、農藥配比：按照1：5-1：10的比例，150公斤水的藥量加入本機器15公斤-30公斤的藥箱里，可噴射1畝地，噴射加彌霧長度可達到10-15米以上。

4、噴施方法：向樹干下、樹干上均勻噴射，彌漫整棵樹木，不要長時間對一個地方進行噴射，一半一棵樹木噴射1-2秒鐘即可完成。

三、機器的組成及工作原理

1、本機器主要有四大部分組成：水路、電路、油路、氣路。包括：化油器、發動機及爆發管、散熱管、散熱罩、機架、油箱、藥液箱、箱體把手、藥液（油、氣）管路及管路附件等，見機器附圖。

2、工作原理

彌霧機工作時，脈沖式發動機（每秒爆炸60次）產生的高溫高壓氣流從噴管出口處高速噴出，打開藥閥后，藥箱里的氣壓（發動機給藥箱每秒充氣60次形成氣壓）將藥液壓至爆發管內，與高溫高速氣流混合，在相遇的瞬間，藥液在1/60秒內被爆炸粉碎成微米顆粒排入空氣中冷卻形成彌霧（煙霧）狀從噴管中高速噴出，并迅速擴散彌漫，當被防治的對象接觸到此彌霧或煙霧時，就起到了防治或處理的作用。（詳見工作原理圖）

四、型號規格及技術參數

五、機器啟動、停機步驟及注意事項

5-1-1 檢查機器及箱內物品

1）打開包裝去除機器，檢查機器在運輸過程中是否造成損壞現象。

2）檢查箱內物品是否齊全。

使用說明書1本，加油漏斗1個，加藥漏斗1個，充電器1個，化油器膜片4個，掛帶1條，積碳清理桿1支，工具1套，單向節1個，防毒面具1個，點火針1個。

5-1-2 油箱內加入汽油

1）打開油箱蓋，取出加油漏斗。

2）加入97#汽油，將蓋擰緊（注意：建議使用97#汽油，可以防止化油器堵塞。）

5-1-3 藥箱內加藥

1）取出藥箱，使用加藥漏斗將藥液加入藥箱。

（注：加藥時必須使用帶過濾網的加藥漏斗，可防藥渣進入機器，引起機器藥路堵塞）。

2）兩個藥箱蓋擰緊，藥箱倒置，確保藥液無漏出。（注意：若有藥液漏出，一要檢查一下藥箱蓋內圈的密封圈是否安裝正確，二要檢查兩個藥箱蓋是否擰緊，否則會因無氣壓導致彌霧煙霧過小。

90型煙霧機采用了電起動和氣管起動兩種起動方式。在電瓶電量充足的情況下。用戶可直接選用電起動方式；當電瓶電量不足的情況下，則需選用氣管起動方式。

5-2-1 向化油器內噴油

1）打開1檔2檔調速開關。（注：噴水霧時1檔2檔全部打開）。

2）di一次使用機器時，每個油泡需各按壓七八次，直至看到油泡內有三分之二的汽油后停止按壓。

（注：再次使用時，若油泡內已有汽油，則略過此步驟直接操作下一步驟）。

3）任意選擇其中一個油泡按壓1-2次，看到汽油通過油管進入到化油器內即停止按壓。

5-2-2 電啟動方式

1）在啟動前按一下氣管起動按鈕，檢查一下點火針點火是否有聲音，有聲音方可啟動機器。

2）按住電起動按鈕不放，4、5秒后即可聽到機器啟動的聲音，這時將位于爆發管上的藥液閥向左旋轉打開即可噴霧。

5-2-3 氣管啟動方式

1）在啟動前按一下氣管起動按鈕，檢查一下點火針點火是否有聲音，有聲音方可啟動機器。

2）一手長按氣管起動按鈕不放，一手拉動氣管快速有力的打氣，大約五六下后即可聽到機器啟動的聲音，這時松開氣管起動按鈕，停止打氣，打開藥閥開關即可噴霧。

5-3 機器安全停機步驟

工作完成后，首先關閉藥液閥，再將1檔2檔調速開關關閉，將其熄火。

5-4-1 機器使用的注意事項

1）若不小心在油泡內有油的情況下再次按壓油泡次數過多，導致進入化油器的油量過多，則需將機器提起噴口向下，將多余的汽油倒出無需按壓油泡直接啟動即可。

2）在關機時，若不小心先關閉檔位開關再關閉藥閥開關，會引起藥液回流至機器內，導致機器無法正常啟動，這時需將機器提起噴口向下傾斜，將藥液倒出，再次使用時重新啟動即可。

3）當外界溫度過低時，機器啟動后會出現瞬間熄火現象，這時須在機器啟動后同時長按啟動按鈕不放，打開藥液閥直至正常噴霧為止即可。

六、機器的常見故障及排除方法

6-1 啟動困難

1)點火針不點火或點火器損壞。

當發現機器啟動困難時，首先應長按氣管起動按鈕，聽一下是否有聲音，如沒有聲音，則意味著點火針不電火或點火器損壞。

這時，需將化油器上的高壓帽取下，用火化塞套筒將點火針取下，檢查是否有積碳，清理點火針針端積碳，然后將高壓帽插在點火針上，將點火針針端離機殼2毫米，按電源開關，觀察是否打火，若不打火，檢查電瓶（或電池）是否有電，線路松動和點火器是否有損壞。檢查點火器時，將高壓帽取下，將高壓線彈簧離機殼2毫米，按電源開關，觀察是否打火，若不打火，打開邊蓋檢查電源線路是否有松動，若無松動，更換點火器。點火弱，則電瓶（或電池）電量不足，則給電瓶（或電池）充電。

2）清理爆發管內積碳。

取出彌霧機藥渣積碳清理桿，將皮套取下。用手電照射發動機噴管內是否有積碳，將發動機管內壁用藥渣積碳清理桿清理干凈，將擋水圈周邊積碳清理干凈。

（注：擋水圈與發動機周邊間隙不能堵塞）。

3）化油器內膜片破損。

將塑料防護罩取下，將化油器螺絲分別取下，取出膜片圓盤，將不銹鋼膜片取下更換破損膜片。安裝時，分流錐朝上，然后將螺絲擰緊，安裝防護罩時，注意不要把油管和充氣管壓住，避免化油器不能正常工作。

4）化油器不上油。

1、將1檔2檔的油氣混合比螺絲擰下，用化油器清洗劑噴口放入油氣混合比油孔底部，沖洗5至6次，另一個化油器重復操作，清洗完畢后將油氣混合比螺絲擰緊（注：不要用力過大，將油氣混合比螺絲擰斷）然后逆時針旋轉兩圈半，另一個化油器重復操作。2、用簡易工具敲打振動化油器鋁殼，避免敲打油針和油路銅件。

6-2 機器聲音及噴霧忽大忽小

機器工作中，水霧或煙霧出現忽大忽小時，應調整油汽混合比螺絲，逆時針旋轉油汽混合比螺絲：兩個化油器均勻調節。調節幅度以機器平穩有力為zui佳。

6-3 噴霧小

1）藥箱充氣單向閥損壞、卡死。

檢查氣路上的單向閥是否損壞，如果損壞則從工具包中取出備件，安裝時注意安裝方向，箭頭朝藥箱方向。

2）藥路中有異物堵塞。

將藥箱蓋帶管路的一端擰下，檢查藥液過濾網是否堵塞，將空心螺絲擰下，檢查藥路卡套和空心螺絲是否堵塞。

3）氣路有破損，金屬接頭有透氣。檢查接頭是否漏氣。

注：若有其他問題請及時聯系廠家。

七、機器的定期保養及注意事項

（1）避免機器強烈碰撞，閃電、打雷時請勿使用。

（2）使用本機器會產生高溫，請勿觸及高溫部位，以免燙傷。

（3）嚴禁在易燃、易爆場所使用本機。

（4）加油時必須在機器冷卻后進行，嚴禁吸煙、明火操作。

（5）為避免噴射時吸入超微粒子、高濃度農藥，工作人員須佩戴口罩、防:護服、眼鏡、手套等。

（6）藥箱是壓力容器，如果藥箱密封不好機器將無法噴霧。

（7）熄火前先關閉藥閥開關，再關閉油門把柄，如果突然熄火要迅速將噴口朝下并同時關掉噴藥開關，避免藥液倒流縮短發動機的使用壽命及水蒸汽進入化油器影響下次發動。

（8）氣筒應定期加機油潤滑,該機器為12V電瓶，機器不用時請將電瓶充滿電，每間隔3個月充電一次，以保證電瓶的使用壽命。

（9）藥路卡套應定期清理里面的藥渣，保證機器的正常噴霧效果。

（10）爆發管內積炭、外壁管內積炭應定期清理，保證機器的正常噴霧效果。

（11）電啟動的充氣泵和手動氣筒內皮碗需要每隔一段時間加入機油潤滑，使氣泵和手動氣簡拉桿傳動桿運轉更輕松。

（12）機器使用完畢后，把藥箱蓋打開放氣，讓藥箱無氣壓，防止藥箱破裂。

（13）6HYC--90系列機器使用時，水路氣路油路三根管嚴禁碰到機器的散熱網和熱量高的地方(如:前后散熱網，化油器總成附近的地方)，防止油路管燙破燃燒造成不必要的傷害，防止水路和氣路燙破造成不噴霧;加油時遠離機器熱量高的部位(如: 前后散熱網，化油器總成附近的地方) ;如不嚴格按照機器的使用說明操作，出現意外情況，公司概不負責。

（14）在特殊環境下應用應避免: 1、無可燃?xì)怏w（水道消殺、沼氣池等）2、密閉環境等。

八、使用范圍及農藥配比方法（僅供參考）

（一）、農林果樹上的（噴水霧）使用:

（1）、噴藥的時間：在日出前日落后無風或微風的情況下使用。

（2）、噴藥天氣：空氣濕度在30-80%，氣溫在35度以下使用（氣溫越低，空氣濕度越大，噴藥效果越好）。

（3）、一般在5米以下的農作物，可以用水兌農藥進行噴水霧的操作，配比方法一般按照1:5- 1:10比例150公斤水的藥量加入本機器15-30公斤的藥箱里，可噴射1畝地，噴射加彌漫長度可到達10米以上（若蟲害較多，可加大殺蟲劑藥量，噴射范圍和畝數越多）

（二）、在楊樹上的使用（包括非食用性農作物，棉花、玉米、甘蔗、板栗、香蕉、核桃）（煙霧噴射）方法。

（三）、（柴油噴煙霧）在非食用性農作物上的配比方法（根據作物不同而定，以下配比方法僅供參考）在無風或微風的情況下進行操作，噴射加彌漫可達50米左右。

對比順序：先將擴散劑與柴油攪拌均勻，然后加入水與農藥，溶解.充分后方可使用。噴煙霧時可開一個化油器，水閥開關打開1/3-2/3的位置。

配比方法：（下水道殺蟲、滅菌，確保安全無沼的情況下使用，出現意外情況公司概不負責）

1、先將擴散劑與柴油按1:15的比例進行勾兌（柴油用量占藥箱總?cè)萘康?0%-20%），煙霧的濃度按加水量與柴油用量比例進行調節，加入10%藥箱容量的農藥，加入70%-80%藥箱容量的水，調和均勻后使用。

2、柴油12-15斤，農藥5-6斤，有機硅200-300毫升，剩余加滿水，加入有機硅多少由柴油和農藥與水充分溶合為準。

九、安全標志的準則

在本使用說明書中，該安全警戒符號提示重要的安全信息，當見到該符號時，應警戒可能產生的傷害，仔細閱讀該符號下面的信息，并告知其它操作者。本機器僅用于常規農業和類似預期用途的基本要求。在使用本機器時必須遵守防止發生意外的規則和其他安全規定，由于對機器的擅自改制而導致機器可靠性降低、機器損壞或人員傷害，生產廠家概不負責。
